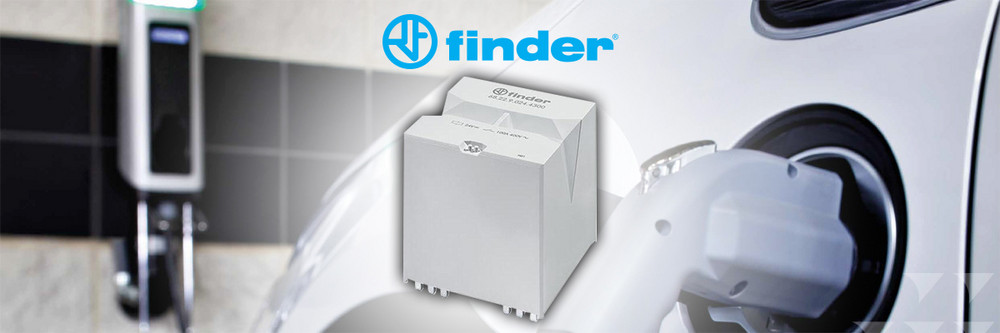

Finder 68.22, les relais de puissance 100 A pour circuits imprimés

Vous pouvez compter sur les relais Finder pour des applications comme les bornes de recharge de voitures électriques ou si vous avez besoin de hautes performances. Ceux de la série 68.22 sont équipés de contacts de commutation à même de gérer jusqu’à 100 A à 400 VCA, de bornes pour circuits imprimés et d’une bobine pour 12 ou 24 VCC. De plus, ils sont immédiatement disponibles en stock. Pavol Buhla, spécialiste produit chez SOS electronic, a rédigé cet article sur les relais Finder de la série 68.22.

Courants de forte intensité et commutation avec des relais pour circuits imprimés

Il n'est pas très fréquent que des courants de l’ordre de 100 ampères circulent dans un circuit électronique et il est rare qu’ils soient destinés à des circuits imprimés. Cependant, les temps et les besoins changent, raison pour laquelle Finder a créé une nouvelle série de relais de puissance.

Désormais, la simple commutation par contact ne suffit plus. La principale nouveauté de ces relais est que la commutation est le résultat du traitement par processeur de différents signaux provenant de nombreux capteurs. La manière la plus simple de mettre en œuvre un module aussi intelligent est d’utiliser un circuit imprimé. Cette solution est celle des relais de puissance Finder de la série 68.22, où deux contacts de commutation peuvent gérer jusqu’à 100 ampères.

Finder 68.22, les relais de puissance 100 A pour circuits imprimés

Les relais Finder de la série 68.22 sont les seuls modèles de notre stock qui peuvent gérer jusqu’à 100 A à 400 VCA et qui sont conçus pour être montés sur des circuits imprimés. Ils sont disponibles en 12 VCC - version 68.22.9.012.4300 - et en 24 VCC - version 68.22.9.024.4300.

Applications les plus courantes des relais Finder de la série 68.22

●       Groupes électrogènes

●       Générateurs de secours

●       Commandes de pompe

●       Onduleurs

●       Ascenseurs

●       Derniers modèles de bornes de recharge pour voitures électriques

En ce qui concerne les bornes de recharge, les relais de cette série conviennent au courant triphasé de 55 kW maximum. La tension nominale de fonctionnement est de 400 VCA, 690 VCA maximum. La charge nominale active (en AC1) atteint 40 000 VA par contact.

Finder 68.22, les relais de puissance 100 A pour circuits imprimés

Caractéristiques et avantages des relais Finder de la série 68.22

●       Relais de puissance pour circuits imprimés

●       Deux contacts de commutation (2 NO)

●       Courant nominal de commutation - 100 A

●       Courant maximal de commutation (1 ms) - 300 A

●       Charge nominale - 40 kVA

●       Tension de la bobine - 12 ou 24 VCC

●       Durée de vie électrique à 100 A - 30 000 cycles

●       Dimensions 52,5 mm x 52,5 mm x 57,5 mm

●       Plage de température de fonctionnement de - 40 à + 70 °C (jusqu'à 80 °C en mode Économie d'énergie)

68.22.9.024.4300
68.22.9.024.4300
Relais industriels
Power Relay 24VDC 2a 100A 400VAC 200Ohm AgSnO2 PCB
N° de commande: 373560
FINDER
+ de 1 pcs
46,53 €
+ de 10 pcs
38,78 €
COMMANDE:
  • AJOUTER AU PANIER
  • Demander un devis
  • Ajouter aux favoris
  • Ajouter à l’outil de suivi
  • Ajouter un article au comparateur
68.22.9.012.4300
68.22.9.012.4300
Relais industriels
Power Relay 12VDC 2a 100A 400VAC 50Ohm AgSnO2 PCB
N° de commande: 373552
FINDER
+ de 1 pcs
46,53 €
+ de 10 pcs
38,78 €
COMMANDE:
  • AJOUTER AU PANIER
  • Demander un devis
  • Ajouter aux favoris
  • Ajouter à l’outil de suivi
  • Ajouter un article au comparateur

Pour de plus amples informations, veuillez consulter la fiche technique des relais de puissance Finder de la série 68.22, que vous trouverez sur notre site web. Pour toute information complémentaire sur les produits Finder, n’hésitez pas à nous contacter à l’adresse sales@soselectronic.com68.22
